Trong sản xuất xi mạ công nghiệp, dung dịch mạ không chỉ quyết định tốc độ lắng đọng kim loại mà còn ảnh hưởng trực tiếp đến độ cứng, cấu trúc vi mô và khả năng chống ăn mòn của lớp phủ. Sau thời gian vận hành kéo dài, các tạp chất kim loại tích lũy trong bể có thể làm thay đổi đặc tính của lớp mạ, ngay cả khi bề mặt sản phẩm chưa biểu hiện những dấu hiệu bất thường rõ rệt.
Một nghiên cứu được Finishing & Coating đăng ngày 06/10/2026, với nội dung ban đầu được trình bày vào năm 2000, đã xem xét một hướng xử lý đáng chú ý: tái sinh dung dịch mạ crom cứng bằng phương pháp điện tách để loại bỏ tạp chất kim loại. Kết quả cho thấy việc xử lý dung dịch đã qua sử dụng có thể cải thiện đáng kể một số tính chất cơ học và điện hóa của lớp crom so với dung dịch bị nhiễm tạp chưa xử lý.
1. Khi dung dịch mạ cũ vẫn hoạt động nhưng chất lượng lớp phủ đã suy giảm
Trong quá trình mạ crom cứng, các ion kim loại lạ như sắt, niken và đồng có thể tích lũy trong dung dịch. Khi nồng độ các tạp chất này tăng lên, chúng có thể tham gia vào quá trình điện kết tủa hoặc làm thay đổi đặc tính của lớp crom hình thành trên bề mặt chi tiết.
Vấn đề nằm ở chỗ sự suy giảm chất lượng không phải lúc nào cũng thể hiện rõ qua ngoại quan. Một lớp mạ có vẻ tương đối bình thường vẫn có thể khác biệt về độ cứng, cấu trúc vi mô và tốc độ hòa tan khi tiếp xúc với môi trường ăn mòn.
Do đó, việc đánh giá tình trạng bể mạ chỉ dựa trên quan sát bề mặt hoặc kinh nghiệm vận hành có thể chưa đủ. Phân tích tạp chất trong dung dịch và kiểm tra tính chất lớp mạ là những bước cần thiết để xác định nguyên nhân suy giảm chất lượng.
2. Phương pháp tái sinh dung dịch bằng điện tách
Nghiên cứu khảo sát phương pháp sử dụng điện thế một chiều kết hợp với màng ngăn gốm xốp, còn được gọi là kỹ thuật porous pot.
Về nguyên lý, quá trình điện tách tạo điều kiện cho các ion kim loại tạp như Fe²⁺, Ni²⁺ và Cu²⁺ di chuyển qua màng ngăn vào ngăn điện cực đối diện, nơi chúng có thể được loại bỏ khỏi dung dịch mạ chính.
Đồng thời, hệ thống được thiết kế để hạn chế sự thất thoát các cấu tử crom có giá trị và hỗ trợ tái oxy hóa Cr(III) thành Cr(VI) tại ngăn anode. Đây là điểm đáng chú ý của phương pháp, bởi mục tiêu không đơn thuần là loại bỏ tạp chất mà còn bảo toàn thành phần hoạt tính của dung dịch mạ.
Khác với việc thay mới toàn bộ dung dịch, tái sinh bằng điện tách hướng đến việc xử lý chọn lọc những thành phần không mong muốn trong một hệ thống được thiết kế phù hợp. Tuy nhiên, hiệu quả thực tế còn phụ thuộc thành phần bể, mức nhiễm tạp, điều kiện điện hóa và cấu hình thiết bị.
3. Kết quả thực nghiệm: Loại bỏ tạp chất và cải thiện độ cứng lớp crom
Nghiên cứu so sánh hai dung dịch mạ crom cứng: một dung dịch thu hồi từ bể công nghiệp đã qua sử dụng và một dung dịch được chuẩn bị trong phòng thí nghiệm với tạp chất bổ sung có kiểm soát.
Trong điều kiện thử nghiệm, quá trình tái sinh sử dụng dòng điện một chiều 14 A ở 45°C trong 24 giờ.
MITEK đã thực nghiệm lại theo báo cáo khoa học

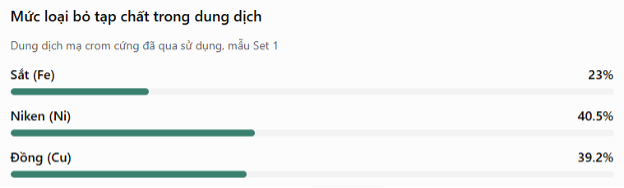

Kết quả cho thấy hiệu quả loại bỏ không giống nhau đối với từng kim loại. Trong mẫu dung dịch công nghiệp, lượng sắt giảm 23%, niken giảm khoảng 40,5% và đồng giảm khoảng 39,2%.
Với dung dịch mô phỏng Set 2, mức loại bỏ tương ứng là khoảng 23,9% đối với sắt, 45,6% đối với niken và 44,5% đối với đồng. Những kết quả này cho thấy điện tách có khả năng làm giảm đáng kể một số tạp chất kim loại, nhưng không đồng nghĩa với việc dung dịch đã hoàn toàn sạch tạp.
Độ cứng lớp mạ được cải thiện
Một trong những kết quả quan trọng nhất là sự thay đổi độ cứng của lớp crom sau khi dung dịch được tái sinh.

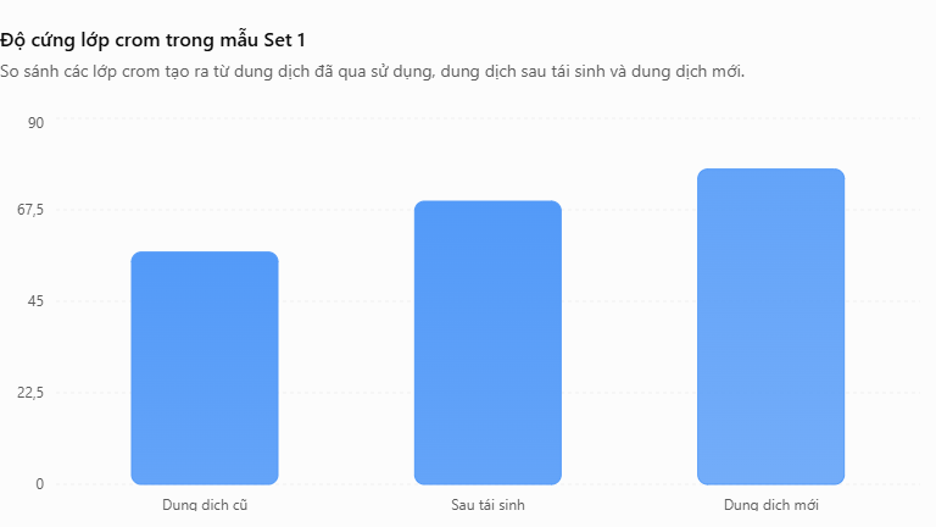

Độ cứng lớp crom trong mẫu Set 1
Đối với mẫu Set 1, độ cứng tăng từ 57,1 lên 69,6 sau khi tái sinh dung dịch, tương ứng mức cải thiện khoảng 22%. Tuy nhiên, kết quả vẫn thấp hơn mẫu dung dịch mới, đạt 77,5 theo phép đo so sánh của nghiên cứu.
Với mẫu Set 2, độ cứng tăng từ 68,2 lên 77,5 sau tái sinh, tương đương mức tăng khoảng 14%.
Các giá trị này được đo trên lớp crom dày khoảng 25 µm. Vì lớp phủ tương đối mỏng so với phép thử độ cứng sử dụng tải trọng lớn, tác giả lưu ý rằng chúng phù hợp để so sánh tương đối hơn là xem như giá trị độ cứng tuyệt đối của lớp crom.
4. Khả năng chống ăn mòn và cấu trúc vi mô
Ngoài độ cứng, nghiên cứu còn đánh giá khả năng chống ăn mòn điện hóa và hình thái bề mặt lớp crom bằng kính hiển vi điện tử quét SEM.
Kết quả cho thấy:
- Lớp crom hình thành từ dung dịch nhiễm tạp nặng có tốc độ hòa tan cao hơn trong phép thử ăn mòn được sử dụng.
- Sau khi tái sinh dung dịch, tốc độ hòa tan của lớp crom giảm đáng kể và tiến gần hơn đến kết quả của lớp mạ tạo từ dung dịch mới.
- Ảnh SEM cho thấy lớp crom thu được từ dung dịch đã tái sinh có hình thái gần với lớp crom từ dung dịch mới hơn so với lớp mạ từ dung dịch nhiễm tạp chưa xử lý.
Những phát hiện này củng cố nhận định rằng tạp chất trong dung dịch có thể ảnh hưởng không chỉ đến khả năng vận hành của bể mà còn đến đặc tính thực tế của lớp kim loại được kết tủa.
Cần lưu ý rằng phép thử ăn mòn trong nghiên cứu là phép đo điện hóa trong dung dịch NaCl, không phải thử nghiệm phun sương muối NSS. Vì vậy, không thể quy đổi trực tiếp kết quả thành số giờ NSS hoặc khẳng định tuổi thọ sử dụng của sản phẩm trong môi trường thực tế.
5. Ý nghĩa đối với nhà máy xi mạ
Từ kết quả nghiên cứu, có thể rút ra ba bài học quan trọng cho hoạt động quản lý bể mạ.
Thứ nhất: Cần phân biệt suy giảm do thiếu thành phần và suy giảm do nhiễm tạp.
Bổ sung hóa chất không phải lúc nào cũng giải quyết được vấn đề chất lượng. Nếu nguyên nhân chính là sự tích lũy kim loại lạ, việc chỉ điều chỉnh nồng độ thành phần chính có thể không đủ.
Thứ hai: Cần kiểm soát bể dựa trên kết quả phân tích.
Theo dõi thành phần dung dịch, tạp chất kim loại và đặc tính lớp mạ giúp doanh nghiệp có cơ sở đánh giá tình trạng bể thay vì chỉ dựa vào ngoại quan hoặc kinh nghiệm.
Thứ ba: Tái sinh dung dịch là một hướng tối ưu hóa tài nguyên.
Khi phù hợp về kỹ thuật và kinh tế, xử lý dung dịch đã qua sử dụng có thể là phương án đáng đánh giá trước khi quyết định thay mới toàn bộ bể. Hiệu quả kinh tế cần được xác định riêng cho từng dây chuyền.
6. Những giới hạn cần lưu ý khi áp dụng
Nghiên cứu cung cấp bằng chứng thực nghiệm về khả năng cải thiện tính chất lớp crom sau tái sinh, nhưng không chứng minh rằng phương pháp này phù hợp với mọi loại bể mạ.
Trước khi triển khai công nghiệp, doanh nghiệp cần xem xét:
- Thành phần hóa học thực tế và mức nhiễm tạp của dung dịch.
- Khả năng tương thích của màng ngăn, điện cực và thiết bị với môi trường axit cromic.
- Cân bằng Cr(VI)/Cr(III), mức thất thoát cấu tử và chất lượng dung dịch sau xử lý.
- Chi phí đầu tư, năng lượng, bảo trì và xử lý phần tạp chất được tách ra.
- Yêu cầu an toàn hóa chất và kiểm soát phơi nhiễm với crom hóa trị sáu.
Đặc biệt, dung dịch mạ crom hóa trị sáu đòi hỏi biện pháp kiểm soát an toàn nghiêm ngặt. Mọi thử nghiệm tái sinh cần được thực hiện bằng thiết bị phù hợp, quy trình được đánh giá rủi ro và hệ thống quản lý chất thải đáp ứng yêu cầu pháp luật hiện hành.
Kết luận
Nghiên cứu về tái sinh dung dịch mạ crom cứng cho thấy chất lượng lớp phủ không chỉ phụ thuộc vào công thức bể ban đầu mà còn chịu ảnh hưởng đáng kể từ tình trạng dung dịch trong suốt vòng đời vận hành.
Việc loại bỏ có chọn lọc tạp chất kim loại bằng điện tách đã giúp cải thiện độ cứng, giảm tốc độ hòa tan trong phép thử ăn mòn và đưa hình thái lớp crom tiến gần hơn đến lớp mạ từ dung dịch mới trong các điều kiện nghiên cứu.
Thông điệp cốt lõi: Quản lý dung dịch mạ hiệu quả không đơn thuần là bổ sung hóa chất để duy trì hoạt động của bể, mà còn là kiểm soát tạp chất, đánh giá chất lượng lớp phủ và lựa chọn phương án xử lý dựa trên dữ liệu thực nghiệm.
Nguồn tham khảo: Mandich, Mondal, Pattanayak và Lalvani, “Characterization of Chromium Deposits Obtained From Electrochemically Regenerated Electroplating Solutions”
Bài báo ghi chú nghiên cứu được trình bày lần đầu vào năm 2000.
